海绵铁过滤除氧器
❤ 收藏

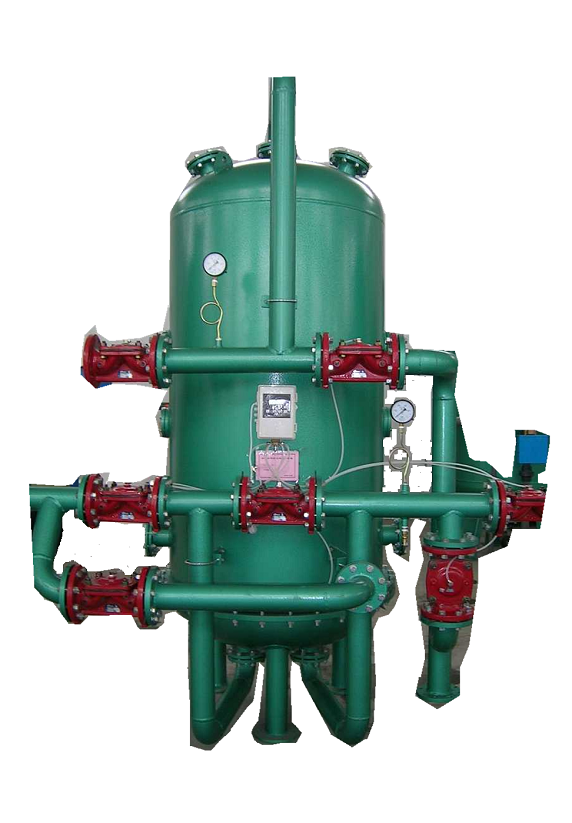

海绵铁过滤除氧器

中和电力辅机海绵铁除氧器是一种除氧装置,含有氧气的水进入除氧器,穿过海绵铁滤料层,这种特制的海绵铁滤料具有巨大的比表面积,可使水中的溶解氧与铁发生彻底的氧化反应,从而把水中的氧去除掉。


    0.00
    ¥0.00
    ¥0.00
    ¥0.00
    ¥0.00
    重量:0.00KG
    数量:
    立即购买
    加入购物车
    商品描述

    中和电力辅机海绵铁除氧器是一种除氧装置,含有氧气的水进入除氧器,穿过海绵铁滤料层,这种特制的海绵铁滤料具有巨大的比表面积,可使水中的溶解氧与铁发生彻底的氧化反应,从而把水中的氧去除掉。



      一、除氧原理与应用范围
        AHCY系列全自动常温过滤式除氧器采用具有巨大比表面积的海绵铁为滤料, 该除氧剂是海绵状多孔隙的铁粒,内部多孔的网状,比表面积大于80m2/g,为水中的溶解氧提供了极大的反应空间,加速了氧化还原反应的进行,当含有溶解氧的水通过海绵铁时,水中氧气与铁发生彻底的氧化反应,从而保证出水溶解氧含量低于0.05 mg/L以下,其化学反应式为:
      2Fe+2H2O+O2→2Fe(OH)2
      Fe(OH)2吸附在海绵铁颗粒上,但它在含氧水中是不稳定的,它将被氧化成三价铁的化合物,其反应式为:4Fe(OH)2+2H2O+O2→4Fe(OH)3↓
        反应产物Fe(OH)3为不溶于水的黄绿色絮状沉淀,被拦截在海绵铁颗粒中,当其积累到一定程度时, 用一定强度的反洗水就可以冲洗干净, 恢复到初始的除氧能力。
        AHCY系列常温过滤式除氧器分自动型和手动型,其自动型的控制系统采用GE OSMONICS集团AQUAMATIC隔膜阀和控制器。

      二、工艺流程
      ·1、 工艺流程示意图

      ·2、说明
        供热水锅炉或水质要求相同的用户时,软化水经由集控阀进入除氧器上部,经海绵铁过滤除氧后,由除氧器下部流出,再经集控阀流向锅炉或除氧水箱。反洗时,若水压不足时,控制器发出信号,反洗泵启动,反洗水由除氧器下部流入,将海绵铁中的沉淀物带起经集控阀排污口排出。
        供蒸汽或水质要求相同的用户时,须在除氧器后串联除铁装置(工艺流程图中虚框内部分)。除氧水经集控阀进入树脂罐,由上至下流过钠型强酸性阳树脂,水中极少量的被树脂吸收,经除铁处理的除氧水再经集控阀供给锅炉或除氧水箱。一般5—7天树脂再生一次。
      三、海绵铁除氧器特点
        · 1、常温运行,无需加热,克服了热力除氧、真空除氧须加热、耗能的缺点;
        · 2、占地面积小,安装简单,克服了热力、真空除氧须高位安装的不便;
        · 3、 控制方式有手动型与自动型两种,便于不同用户选择。
        · 4、自控型采用特别设计的进口液压传动控制系统,灵敏度高、故障率低、可靠性强。
        · 5、 出水水质确保达到GB1576-2001国家标准,即出水水质指标含氧量≤0.05mg/L。
      --海绵铁除氧流程


      四、自动除氧器技术参数表参数表
      型号 处理水量 除氧罐mm 进出口径 海绵铁重量(KG) 设备荷重 (KG)
      HMCY-4 4 400×2600 25 270 660
      HMCY-6 6 500×2600 32 420 910
      HMCY-10 10 700×2800 40 820 1320
      HMCY-15 15 800×2800 50 1000 1800
      HMCY-20 20 900×2900 50 1300 2300
      HMCY-25 25 1000×2900 65 1600 3100
      HMCY-30 30 1100×3100 65 2000 3800
      HMCY-40 40 1300×3100 80 2800 4600
      HMCY-50 50 1500×3100 100 3750 5400
      HMCY-100 100 2000×3100 150 6700 15000

      五、应用范围:
        可用于各种锅炉、热力管线补水,工业循环冷却水及油田注水等需要去除水中溶解氧的地方。
      六、常温除氧器使用说明:
        · 1、用户须按本公司提供的图纸事先做好基础。
        · 2、距设备1米范围内应设有地漏或排水沟。
        · 3、进水管路应有支撑,不得让集控阀过分受压。
        · 4、电源须在距罐体1米以内提供380V;3-15KW;50HZ的电源。
        · 5、除氧器出水不应直接进入锅炉或供热系统,应设与空气有隔绝措施的除氧水箱。
        □ 技术指标:
        · 1、进水水质:软化水或除盐水
        · 2、进水压力:0.2MPa-0.6MPa
        · 3、工作温度: 5℃-50℃
        · 4、填料高度: 1200mm
        · 5、海绵铁密度: 2-2.4t/m3
        · 6、工作流速: 20m/hr
        · 7、反洗强度: 18L/m2.S
        · 8、每次反洗时间: 15-25分钟
        · 9、自动型为时间或压差控制,自动反洗,手动型为压差控制,手动反洗。
        □ 用户须知:
        · 1、订购除氧器时应注明控制方式是手动还是自动方式。若选用自动方式,应注明是手动还是自动方式。若选用自动方式,应注明是时间或压差控制。
        · 2、罐体采用碳钢,如有特殊要求,可提前提出定做。
        · 3、当填料层低于0.8米时(下视镜位置),就应补充海绵铁至层高1.2米(上视镜位置)。连续运行的情况下,一般一个季度左右需补充一次。
        · 4、连续运行流量不宜超过设计流量10%。
        · 5、新设备或新装填海绵铁初次使用前,要彻底反洗后再投入使用。
        · 6、手动除氧器清洗结束以清洗排水完全为清为终点,然后开始投入运行。这样杂质不会带入供水系统。
        · 7、除氧器暂停使用时,应反洗干净且整个罐体充满水,确保罐体内部密闭隔氧保存,且不可进入空气。
        · 8、安装管路时应设旁路,以保证设备检修时不中断供水。
        · 9、除氧器适用于热水锅炉的给水除氧,对于蒸汽锅炉本公司将增加相应的除铁装置。
